空氣過濾器能效分級適用性探討

摘要 根據EN 779標準對16只不同過濾級別的空氣過濾器樣品進行了性能試驗，依據EUROVENT 4/11的能效分級方法對受試空氣過濾器進行了能效分級。試驗數據分析結果表明，該分級標準對于部分類型（F級）過濾器的平均阻力范圍選取過小，不能準確反映過濾器在實際應用過程中的能耗差異。提出應以2倍初阻力作為計算終阻力，同時建議采用單位容塵量平均能耗作為過濾器能效評價標準。

關鍵詞 能效分級 空氣過濾器 適用性 能效評價 單位容塵量平均能耗

不同國家、組織頒布了相關的過濾器標準對空氣過濾器進行評價與分級。過濾器的阻力作為過濾器的一個重要性能指標并沒有得到足夠的重視，如歐洲標準EN 799：2012及美國標準ANSI／ASHRAE Standard 52.2 - 2007的過濾器分級依據是過濾效率，對阻力沒有明確要求；我國的GB／T 14295—2008《空氣過濾器》以大于0.5μｍ 或2μｍ 粒子的初始分組效率（或計重效率）作為分級依據，對過濾器只有初阻力上限要求，如中效過濾器在其額定風量下初阻力不得大于80Pa。為評價過濾器的能效，歐洲通風協會于2011年發布了基于EN 799標準的過濾器能效評價標準EUROVENT 4／11。

1 EUROVENT 4／11一般通風用過濾器能效分級

1.1 空氣過濾器能耗

空氣過濾器的能耗可以定義為運行風量、風機效率、運行平均壓降、運行時間的函數，可用式（1）計算：

式中

W為過濾器的能耗;

q為通過過濾器的體積風量;

△p為過濾器在特定容塵量下的平均阻力;

t為過濾器的使用時間;

η為風機的運行效率(包括電動機效率)。

1.2 空氣過濾器能效分級

利用式（1）計算過濾器的能W，根據EN 799標準給出的過濾器能效分級方法，按表1對過濾器的能效進行分級。

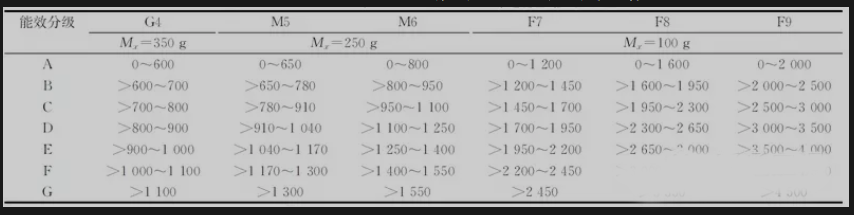

表１ EUROVENT 4／11一般通風用空氣過濾器能效分級 ｋＷ·ｈ

2 能效分級試驗

2.1試驗結果及分析

利用式（1）對試驗空氣過濾器樣品進行能效分級，結果見表3。

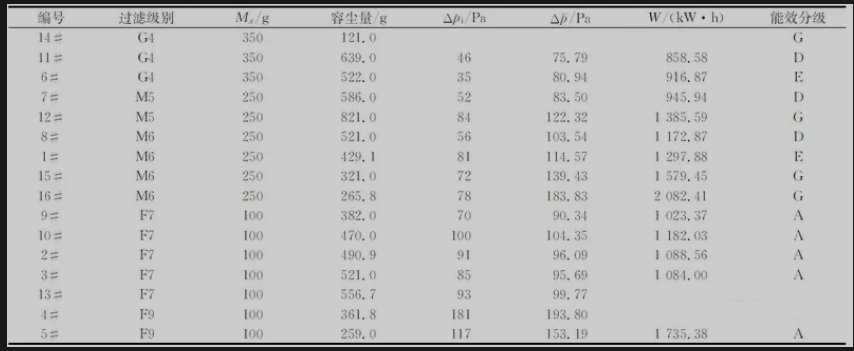

表3 試驗空氣過濾器能效分級結果

2.2 能效分級討論

根據試驗結果與分析可知，該能效評價標準雖然在一定程度上能夠評價空氣過濾器的能效，但對于Ｆ級過濾器，其計算的平均阻力范圍過小。實際應用中空氣過濾器更換時的終阻力通常為初阻力的2倍，因此可以考慮采用空氣過濾器阻力為初阻力的2倍時的容塵量作為計算平均阻力的依據（Mx），分別計算相應終阻力下的容塵量、平均阻力及能效分級（依據EUROVENT 4／11），計算結果見表5。

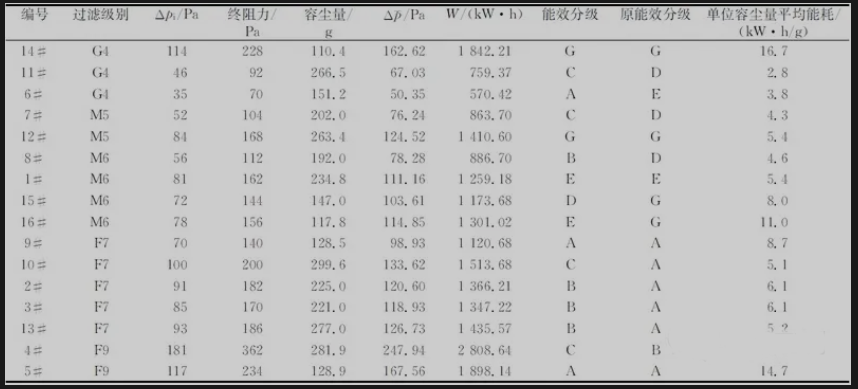

表5 終阻力為初阻力2倍時的能效分級

EUROVENT 4／11中的過濾器能效分級是以指定容塵量，即在處理相同的粉塵量的基礎上進行對比確定的。由表5可知，當達到2倍初阻力時各過濾器的容塵量并不相同。因此，能效分級不僅應反映過濾器在實際使用周期內的能耗，同時也應考慮粉塵處理能力。表5中空氣過濾器的單位容塵量平均能耗是以過濾器2倍初阻力作為計算終阻力得出的，等于按EUROVENT 4／11計算方法計算得到的能耗除以2倍初阻力時的容塵量，能更好地反映過濾器的實際能效。
