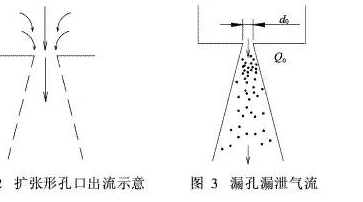

對于不同的d0,漏泄氣流不再擴展的距離s見表1。漏泄氣流不再擴展時的直徑由式(5)給出,漏泄流量計算結果見
漏泄氣流在大擴展直徑處或25mm處已被稀釋,稀釋倍數由式(6)給出,只要壓差不變,φ、v恒定,則稀釋倍數恒定。結果見表1。
2·3 定點檢漏
當采樣口正對著漏孔定點檢漏時有三種情況:
(1)擴展距離小于國際公認的采樣距離25mm,大擴展直徑小于采樣口直徑,
此時,如采樣流量大于污染氣流到達采樣口的稀釋流量,則漏過來的微粒將全部進入采樣口,由于其漏泄流量Q0很小,采樣口吸入的絕大部分是周邊潔凈氣流,則采樣濃度將大幅度降低。大約0·6mm以下的孔屬于這種情況,設采樣流量為2·83L/min,于是采樣濃度為:
式中,Ns為采樣濃度,粒/L;Nx為漏過來的微粒數,Nx=Q0N0粒。
(2)擴展距離>25mm。25mm處擴展直徑D大于采樣口直徑d,約0·6mm以上的孔屬此情況,采樣流量小于污染氣流,如圖5a所示。此時,式(7)簡化為:
(3)擴展距離>25mm, 25mm處擴展直徑D小于采樣口直徑d,如圖5b所示,則
2·4 孔徑、透過率、上游濃度的關系
漏孔孔徑、過濾器透過率、上游濃度和漏泄與否的關系,計算結果匯總于表2中。
0·000005%過濾器相當于超高效過濾器。0·0023%的設定是這樣考慮的,因?yàn)檎w透過率一般是用0·3μm標定的,所以≥0·0023%透過率的過濾器,就相當于我國C類及其以下包括A、B三類過濾器,都屬于普通高效過濾器(即0·3μm計數法99·9977%的過濾器可以相當于鈉焰法99·999%的過濾器),而小于此透過率的即為D類及其以上的過濾器。（參考www.bacclean.com）
中K=0·000005%,漏孔孔徑0·05mm,上游粒子濃度N0=7800粒/L,采樣量28·3L/min,由表1按式(7)計算,可得到Ns=0·107粒/L,則透過率為0·107/7800≈0·0014%≤300×0·000005%=0·0015%。按照ISO 14644-1的規定應為不漏。漏孔法則為0·107粒/L=3·03粒/2·83L,按照漏孔法判定應為漏。表中0·0023%以內插于表3中,定其10倍即0·023%為漏。
由此可見:
(1)透過率法得出的是否漏泄的透過率與采樣量有關,用小采樣量時可能為漏,用大采樣量時可能為不漏,而漏孔法以檢測容積為準則無此問題;
(2)漏孔法易判為漏,而透過率法有時判為不漏;
(3)按ISO透過率法漏泄與否,與上游濃度無關,不論上游濃度多少,各孔徑采樣處透過率都相同,即N0Q0/N0。這表明漏泄只和漏孔大小有關,和高效過濾器固有透過率無關,因此不論對何種過濾器用漏孔法將更直接反映漏泄程度;
(4)對于當前高效率的過濾器,按ISO漏泄標準,則有0·05mm的漏孔,用28·3L/min采樣, ISO的透過率判定為不漏,而0·1mm漏就能判定為漏,所以若以ISO標準為準,則應將0·1mm漏孔作為超高效過濾器漏孔的起點。而對于0·0023%的普通高效過濾器, 0·1mm漏孔用2·83L/min或28·3L/min采樣,用ISO漏泄標準判定,都為不漏,而0·2mm漏孔時就可判定為漏,因此,把0·2mm漏孔作為普通高效過濾器漏孔的起點。
3·漏泄標準
過濾器透過多少微粒算漏?除去上述作者過去給出純理論值(3倍或2倍透過率外,外國文獻和標準上都給出過人為確定的標準)是透過率的5倍、10倍或更高倍數,例如2005年ISO標準給出的漏泄標準(見表3)。這里將需計算透過率的ISO方法稱為透過率法。
根據用戶和過濾器供應商商定的漏泄倍數,只要測出的漏泄透過率與產品應有的整體透過率之比不大于表中的倍數,或漏泄透過率不大于表中計算出的漏泄透過率,即為不漏。
效率越高的過濾器,允許的漏泄越大,漏泄倍數越高,顯然有設定的因素。
如果確知上、下游濃度,則基于漏孔大小的檢漏方法,本文稱為漏孔法,也可算出透過率,成為透過率法。但前面已說明,現場檢漏并不一定要求出透過率,只要判斷漏與不漏,或稱為定性檢漏。
根據小檢測容量理論[8],每一檢測容量的平均濃度達到3,則95%的讀數可為非零讀數,即可判斷為漏。此種定性判斷漏泄的方法,即本文稱為漏孔法中的定性檢漏。
符合上述圖4和圖5b兩種情況的定點定性檢漏≥3粒/L檢測容量時,需要的上游濃度如表4所列。表4中2·83L/min時的0·1~0·2mm漏孔和28·3L/min的所有孔徑適用圖4; 0·6~1mm漏孔適用圖5b。
4·掃描檢漏
顯然,在一掃即過的掃描檢漏中,很難捕捉到真正的漏點,所以應設法去發現漏的特征。ISO14644-1規定:“在掃描時,如果顯示出有等于或大于限值的漏泄,表現出規定的漏泄特征,則應把采樣探管停在漏泄處,以判斷是否有漏泄存在。
保有大讀數的采樣位置,就應是漏泄位置所在?！币簿褪钦f,必須在掃描時間內,采到非“0”數,起碼是1的讀數,才定為漏泄,再作定點檢漏(ISO標準稱靜止檢漏)。漏泄特征數見表5。該表計算結果與ISO標準給出的基本相同。為了在掃描時間內采到1粒,可由式(10)計算必要的掃描檢漏上游濃度N0: 式中,t為掃描時間,min,t=B /60v;B為采樣口平行于掃描方向的邊長, cm;v為掃描速度, cm/s。
這部分相對于Q0才有意義。而從高效過濾器開始,K即從0·00001(如國產A類)開始降低,所以在式(10)的計算中可忽略這部分。
設用2·83L/min采樣時,采樣口尺寸A×B=1·5cm×2cm。其中B為平行于掃描方向的邊。采樣速度為1·5cm/s (根據209A標準,建議取1·25cm/s)。此時采樣口雖不是等速采樣,但入口氣流速度為15·7cm/s,與室內0·5m/s速度之比為0·314,理論證明此比例若在0·3~7之間時,非等速采樣誤差在5%之內,是完全可行的[9]。
則對于普通高效過濾器和0·2mm漏孔,有:
對于超高效過濾器(K<0·0023%,相當于我國D類及其以上過濾器)和0·1mm漏孔;當用28·3L/min采樣時,采樣口如為A×B=2·5cm×4cm,掃描速度v=2cm/s,則:
若掃描速度為4cm/s,采樣口為1·5cm×6cm,則N0=7693粒/L;采樣口為3cm×3cm,掃描速度v=2cm/s,則N0=7693粒/L。
普通高效過濾器用28·3L/min采樣時,設A×B=2·5cm×4cm,v=2cm/s,只要1429粒/L。
可見,需要的上游濃度和透過率無關,而是和采樣口大小有關,采樣量大,一般采樣口也大。對普通高效過濾器, 2·83L/min時小上游濃度可用2200粒/L, 28·3L/min時小上游濃度可用1500粒/L;對超高效用28·3L/min采樣,小上游濃度可用5800粒/L,可據采樣口尺寸來選擇,要用小的上游濃度,就要犧牲掃描速度。
現在來驗算一下,對超高效過濾器,掃描上游濃度用5500粒/L是否能查出漏:
過濾器有小透過率,為K=0·000005%,對0·1mm漏孔, 28·3L/min采樣時,由按式(7)計算可得采樣處濃度Ns=1·01粒/L=28·6粒/28·3L采樣容積。
對透過率法,采樣處透過率為3·57%,大于表2中漏泄標準0·0015%,判定為漏。
對漏孔法,采樣處采到28·6粒/28·3L采樣容積遠大于3粒,所以判定為漏。因?yàn)槎c(diǎn)檢漏時,這種條件下上游只要有557粒/L就行了,現在上游濃度大了10倍,漏就不奇怪了。
這說明5500粒/L的掃描上游濃度作為超高效過濾器定點檢漏時的上游濃度是非常寬裕的,因?yàn)槎c(diǎn)檢漏需要的上游濃度只及掃描時需要的上游濃度的十幾分之一。
再看過濾器有大透過率為0·0023%,用2·83L/min采樣,對0·2mm漏孔, 2500粒/L上游濃度,由表1按式(7)計算可得采樣處濃度Ns=18·6粒/L=52·64粒/2·83L采樣容積。
對透過率法,采樣處透過率為0·744%,大于額定透過率10倍即大于0·023%,判為漏。對漏孔法,采樣容積中已采到52·64粒,肯定為太漏了。
5·現場情況下高效前濃度
(1)全新風,設新風濃度達到3×105粒/L。常規系統,新風過濾和預過濾效率約為60%,則高效前將有1·2×105粒/L;新風設粗效、中效、高中效(或亞高效)三級過濾系統,效率約90% ~95%,則高效過濾器前將約有1·5×104~3×104粒/L。
(2)循環風,設新風比為0·3,新風濃度同上。常規系統高效過濾器前將有4×104粒/L;新風三級過濾系統高效過濾器前將有0·5×104~1×104粒/L。
可見對于以上兩種系統,不論是2·83L/min或28·3L/min粒子計數器都可用于檢漏。但對超高效過濾器,當其前面還有普通高效過濾器時,則上游大氣塵濃度就不夠了,應另外采取短路增加大氣塵或發塵的措施。
6·結 論
(1)對超高效過濾器0·1mm漏孔按ISO標準才可能表現為漏,普通高效過濾器0·2mm漏孔才表現為漏,即以此作為兩種過濾器漏孔極限,可不再考慮更小的漏孔;
(2)漏孔法既可以定性檢漏,也可以定量檢漏。它只和漏孔大小有關,和透過率、采樣率均無關;而透過率法則和透過率、采樣率有關。由于漏孔法可以用大氣塵,為現場檢漏帶來方便;
(3)漏孔法比透過率法可以判斷出漏的漏孔更小,即范圍更廣;
(4)不論是透過率法還是漏孔法,都必須在采樣口掃描到不少于1粒才可以作出判斷。為此對于普通高效過濾器,需要≥2200粒/L的上游濃度,對于超高效過濾器需要≥5800粒/L的上游濃度;
(5)對≥0·5μm微粒有不大于99·999%效率的高效過濾器,兩種方法的上游濃度均不宜>105粒/L,否則在此條件下,各處隨時都可以采到1粒/L,掃描時將增加靜止檢漏的工作量。
(6)透過率法也不必發生人工塵,當大氣塵合適時,大氣塵也可滿足要求,但必須隨時測出上、下游濃度才能計算;漏孔法中的定性檢漏完全適用于大氣塵,而只要測出下游濃度,上游濃度只要監測一下,這就大大節省了工作量。如果也同時測出上游濃度,則也可以計算透過率,成為定量檢漏;
(7)當掃描檢漏發現非“0”讀數時,可能有漏,要求停在原處采樣1min,讀數≥3粒,則判定此處為漏。
