空氣過濾器主要參數

1. 空氣過濾器主要參數
1.1 凈化空調通風系統過濾器尺寸
⑴ 空調通風系統中常用的過濾器; 無論是框式、袋式或W 式，名義尺寸通常為610mm X 610mm, 實際上就是發達國家24″X(qián) 24″的規格，對應的外框尺寸則因生產廠不同單邊分別為592mm至597mm。
⑵ 凈化系統末端用的高效過濾器, 發達國家始終以610mm ( 24″)為主, 其派生尺寸為203mm、305mm、762mm、915mm、1219mm、1524mm、1829mm（8″、12″、30″、36″、48″、60″、72″）。

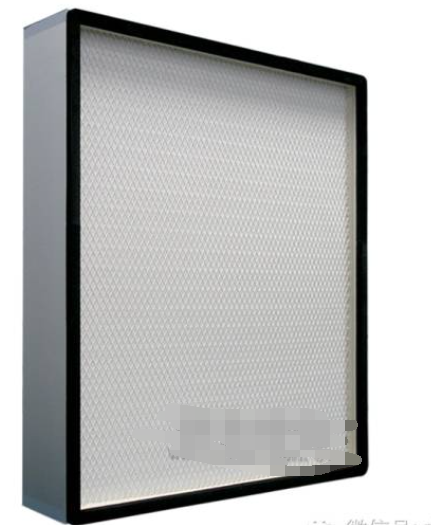

⑶ 國內常用的無隔板高效過濾器尺寸基本上與國外的相同，有隔板高效過濾器的常用尺寸有484mm X 484mm X 220mm (GB-01 型) 和630mm X 630mmX 220mm (GB-03 型），這里的GB 與常說的“國標”無關，其中G 是代表過濾器，B 是代表玻璃纖維。

1.2 過濾器的額定風量
⑴ 過濾器的額定風量是該過濾器可以通過的大風量，它取決于過濾材料的面積(不是過濾器的面積，過濾材料的面積經常是過濾器迎風面積的數十倍)，如通過過濾材料的氣流速度相同，過濾材料的面積大，通過的風量也大，目前同樣結構過濾器的額定風量均取決于過濾器的尺寸大小。
⑵ 同種結構、同樣濾料的過濾器，當終阻力確定時，過濾面積增加50%，過濾器的使用壽命會延長70%-80%，當過濾面積增加一倍時，過濾器的使用壽命會是原來的三倍左右。
1.3 過濾器的初阻力和終阻力
⑴ 過濾器對氣流形成阻力，過濾器的積灰隨著使用時間的增加而增加，當過濾器的阻力增加到某一規定值時，過濾器就報廢。
⑵ 新過濾器的阻力稱“初阻力”，對應過濾器報廢時的阻力值稱作“終阻力”，在某些過濾器的樣本上有“終阻力”參數，空調工程師也可以根據現場情況改變產品原設計的終阻力值。大多數情況下，使用現場的過濾器終阻力是初阻力的2-4 倍。

⑶ 下表給出了各種過濾效率規格的建議終阻力值。

終阻力建議值
過濾效率規格(%)建議終阻力(Pa)
G3(粗效) 100 - 200
G4 150 - 250
F5 - F6 (中效) 250 - 300
F7 - F8 (高中效) 300 - 400
F9 - H11(亞高效) 400 - 450
⑷ 低效率過濾器常使用直徑≥10μm 的粗纖維濾料，由于纖維間空隙大，過大的阻力有可能將過濾器上的積灰吹落，此時，阻力不再增高，但過濾效率為零。因此，要嚴格限制G4 以下過濾器的終止阻力值。
⑸ 為保證各級過濾器的有效使用，每個過濾段建議要安裝阻力監測裝置，便宜的阻力監測裝置是U 形管壓差計。斜管壓差計比U 形管壓差計準確度高，外形也更美觀。指針式壓差表檔次和價格都高一些。
⑹ 自控系統對壓差的控制一般都采用差壓變送器，差壓變送器可以將阻力變成電流或電壓信號輸送給控制系統，如加上差壓開關，就可以組成終阻力報警裝置。
1.4 過濾效率
⑴ 空氣過濾器的“過濾效率”是指通過該過濾器被捕捉的粉塵量與原空氣含塵量之比:
⑵ 過濾效率的確定是與測試方法分不開的，對同一只過濾器采用不同的測試方法進行測試，得出的效率值就不一樣。所以，離開測試方法，過濾效率就無從談起。

⑶ 不同效率、不同國家、不同廠商所使用的測試方法不盡相同。如果你一定要知道具體的效率數據，請別忘記規定具體的試驗方法和計算效率的方法。

1.5 容塵量
⑴ 過濾器的容塵量是指過濾器在特定試驗條件下，容納特定試驗粉塵的重量。這里的特定是指：
A. 標準試驗風洞，以及相關試驗與測量設備；
B. 比實際大氣塵顆粒大得多的標準“道路塵”*；
* 歐美標準規定的試驗粉塵俗稱ASHRAE 塵，其成份是AC 細灰中混入規定比例的細炭黑和短纖維，所謂AC 細灰就是美國亞利桑那荒漠地帶某特定地點的浮塵(Arizona Road Dust)。日本規定用自己的“關東亞黏土”，中國曾規定用黃土高原的浮塵。
C. 委托方與試驗方商定，或標準規定的試驗方法與計算方法；
D. 委托方與試驗方商定的終止試驗條件。
⑵ 容塵量并非過濾器報廢時容納大氣粉塵的重量。
⑶ 容塵量與過濾器實際容納粉塵的重量沒有直接對應關系，孤立的容塵量數據對用戶沒有任何意義。只有試驗條件和試驗粉塵相同時，才能比較過濾器的使用壽命。
⑷ 在做容塵量測量時，要對過濾器進行破壞性發塵試驗。
2. 過濾器分類
2.1 中國效率分級
⑴ 一般通風用過濾器有兩項國家標準，這兩項標準均按新過濾器的計數法效率分級。
⑵ GB12218-89 標準分五級，具體要求見下表；
⑶ GB/T14295-93 標準分四級，具體要求見下表；
⑷ 中國現有的標準計數法與國外計數法的主要差別是；
A. 國內僅測量新過濾器效率，國外測量發塵試驗全過程的過濾器效率；
B. 國內測量大于某粒徑全部粒子的過濾效率，國外測量某粒徑 段粒子的效率；
C. 國外計數測量時使用標準粉塵，國內使用大氣粉塵。
⑸ 高效過濾器分類的國家標準GB13354-92 規定：
A. 按GB6165 規定的鈉焰法測試，其效率≥99.9%的過濾器，稱為高效過濾器。
B. 對粒徑≥0.1μm 粒子，其過濾效率≥99.999%的過濾器，稱為超高效過濾器.(也有稱做“甚高效”過濾器)。
2.2 歐洲效率分級
⑴ 歐洲現行過濾器效率分級請見下表：
* 當試驗終阻力為450Pa 時，對0.4μm 處的平均計數效率值相當于比色法效率值。
由于是發塵試驗，平均計數效率值高于中國現行方法測出的初始效率。
歐洲標準化協會新的計數法標準將取代原有EN779 中規定的比色法。
2.3 過濾器效率規格比較
為了方便對比可能面對的幾種效率規格，我國研究過濾器專家蔡杰博士專門設計了一張效率比較圖，蔡博士聲明；該比較圖僅供參考，如果希望準確，則應參照各種試驗方法和效率規定的定義。
3. 過濾器過濾效率測試方法
3.1 計重法Arrestance
⑴ 計重法一般用于測量中央空調系統中作為預過濾的低效率過濾器。
⑵ 將過濾器裝在標準試驗風洞內，上風端連續發塵，每隔一段時間，測量穿過過濾器的粉塵重量(或過濾器上的集塵量)，由此得到過濾器在該階段按粉塵重量計算的過濾效率。終的計重效率是各試驗階段效率依發塵量的加權平均值。
⑶ 試驗用的塵源為大粒徑、高濃度標準粉塵，各國使用的粉塵是不相同的。
⑷ 計重法試驗的終止試驗條件為：和用戶約定的終阻力值，或試驗者自己規定的終阻力值，終阻力值不同，計重效率就不同。
⑸ 計重法試驗是破壞性試驗，不能用作產品生產中的性能檢驗。
⑹ 計重法試驗的相關標準：
美國標準: ANSI/ASHRAE 52.1 - 1992
英國標準: EN 779 - 1993
中國標準: GB 12218 - 1989
3.2 比色法Dust - spot
⑴ 比色法用于測量效率較高的一般通風用過濾器，中央空調系統中的大部份過濾器屬于這種過濾器。
⑵ 試驗臺與試驗粉塵與計重法相同。
⑶ 用裝有高效濾紙的采樣頭在過濾器前后采樣，每經過一段發塵試驗,測量不發塵狀態下過濾器前后采樣點采樣頭上高效濾紙的通光量，通過比較濾紙通光量的差別，用規定計算方法得出所謂“過濾效率”，終的比色效率是各試驗階段效率依發塵量的加權平均值。
⑷ 終止試驗條件與計重法相似：和用戶約定的終阻力值，或試驗者自己規定的終阻力值，終阻力值不同，比色效率就不同。
⑸ 比色法試驗是破壞性試驗，不能用作產品生產中的性能檢驗。
⑹ 計重法試驗的相關標準：
美國標準: ANSI/ASHRAE 52.1 - 1992
英國標準: EN 779 - 1993
中國從來沒有使用過比色法，國內也沒有比色法試驗臺。
⑺ 比色法曾經是國外通行的試驗方法，這種方法正逐漸被計數法所取代。
