高效過濾器檢測和檢漏的區別
高效過濾器檢測和檢漏的區別
高效過濾器是空氣凈化技術的核心，它的安裝是否合格直接關系到潔凈空間能否達到要求的潔凈級別。
高效過濾器檢測檢漏的區別是被測粒徑應≥0.3um，高效過濾器檢漏一般是制藥廠凈化車間，高效過濾器檢測0.3um粒子濃度大于或等于105pc/L。高效過濾器安裝后泄漏檢測的方法有計數掃描法、光度計掃描法、變風量檢漏法、發煙檢漏法等，我國的相關規范建議使用粒子計數器法。
1
粒子計數掃描法
《潔凈室施工及驗收規范》（JGJ71-90）中規定，被檢高效空氣過濾器必須已檢測過風量，并在設計風速80%～120%之間運行，對于被檢高效過濾器上風側的顆粒濃度對受控粒徑對于≥0.5Um粒子的濃度，必須≥3.5X104pc/L，對受控粒徑≥0.1um的粒子濃度，必須≥3.5X106～3.5X107pc/L。
使用小采樣量＞1L/min的粒子計數器掃描法，對高效過濾器安裝接縫和主斷面進行掃描檢測，檢測點應距被測表面20～30mm，測頭以5～20mm/s的速度移動，對被檢過濾器整個斷面、封膠頭和安裝框架處進行掃描。
在《潔凈室施工及驗收規范》中規定，由高效過濾器下風側泄漏濃度換算成的穿透率來衡量是否合格，其合格標準如下。
對于高效空氣過濾器：公式中K表示出廠時檢測合格的透過率；K’表示泄漏濃度換算成的透過率；c1表示上風側含塵濃度；c2表示高效過濾器下風側含塵濃度。高效過濾器的安裝泄漏的要求，穿透率的限值為“2K”。
2
實際存在的問題
高效過濾器一般都在系統風量和各風口風量調整平衡后進行，根據規范要求各風口風量與設計的風量偏差小于15％這滿足被檢風口在接近設計風速下進行的條件。所以當風量平衡好后要及時進行高效過濾器泄漏的檢測工作。
在工程上，對于大于五級（100級）的凈化系統一般采用的粒子計數器的小粒徑通道為0.3um。所以，被檢高效過濾器在上風側的微粒濃度受控粒徑為≥0.5um，其濃度必須≥3.5X104pc/L，而一般大氣塵的濃度為5.3X104～2.5X105pc/L，這到了粒子計數器的讀數上限范圍。

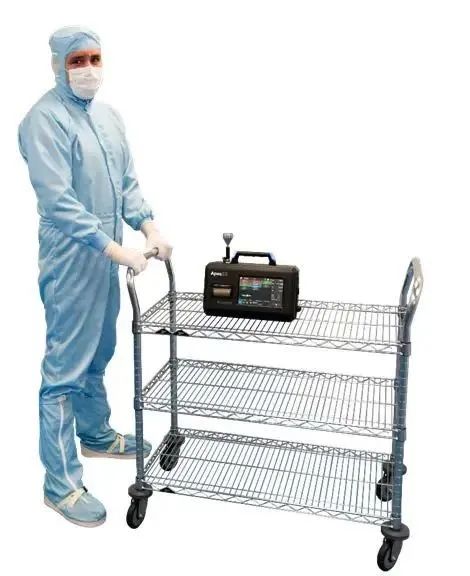

大流量的粒子計數器更適合用來檢測高效過濾器的安裝泄漏，空氣采樣量越大，測試結果就越具有代表性，準確度也就越高。規范要求的采樣量是1L/min，而我們多使用的采樣量是0.1cfm（2.83L/min），以此滿足測試儀器的要求，但這樣會影響到檢漏的工作效率。
而ISO14644-3《Metrology and test methods》計算掃描速率和可接受觀測計數法的計算法則對一般工程技術人員來說又比較難掌握，所以，今后國家在制定這方面的規范時，對不同級別的高效過濾器，建議采用合適的采樣速率和可接受觀測計數，方便工程測試人員實際操作。
3
DOP粒子掃描正壓檢漏法
檢測人員必須注意規范中要求的采樣時間、上游粒子濃度等參數在實際應用中的可操作性。粒子發生系統及其上游濃度測定系統，采用冷發生氣溶膠裝置主要因?yàn)槟芊€(wěn)定快速的發生大量氣溶膠。
對出廠效率為99.97%的高效過濾器檢漏時，實測所得透過率應低于0.06％，即實測所得顆粒濃度小于0.06%N0（N0為上游濃度）。
粒子發生器在過濾器上游所發出的粒子濃度0.3um時為3.3X106pc/2.83L，對于不同風量系統，換算成下游極限濃度，如某一設計風量為15000m3/h凈化空調系統下游極限濃度1960pc/2.83L。
待粒子發生器所發生氣溶膠濃度穩定后，用粒子計數器對安裝好的高效過濾器進行檢漏試驗。粒子計數器必須同時對高效過濾器外框和內表面分別進行兩次掃描，過濾器上游也必須對風管中的氣溶膠濃度進行兩次采樣測試，采樣和掃面的周期必須相等，起止時間盡量要一致。以規格為610X610高效過濾器為例，建議采用采樣周期為一分鐘，速率為50mm/s。
這時粒子計數器可按50mm/s左右的速度在高效過濾器下25mm處掃描1分鐘，即可判斷過濾器是否泄漏，這就是正壓檢漏法。
對于具有大量的高效過濾器風口的無塵車間來說，高效正壓檢漏法的測試效果與傳統的內外框掃描法相當，但效率提高了一倍。
結論
使用計數器掃描法檢測高效過濾器安裝是否泄漏時，正壓檢漏法能夠提高檢測效率，但正壓檢漏不能判斷出何處泄漏。
測試中，若發現下游濃度超過或接近下游的極限濃度，對高效過濾器的安裝接縫和主斷面進行緩慢掃描，可以找出泄漏具體位置。
總之，采用正壓檢漏法先從整體把握高效過濾器安裝的效果，再?gòu)木植繉ふ疫^(guò)濾器泄漏的原因，這對裝有大量高效過濾器的潔凈廠房檢漏是十分有意義的
