高效過濾器檢漏應該注意什么？

在潔凈室中，高效過濾器是實現高潔凈度空氣凈化的關鍵設備。10萬級以上潔凈度級別的潔凈室普遍采用高效過濾器（HEPA)，但高效過濾器安裝后能否達到設計要求，在很大程度上取決于HEPA的安裝質量。



為何要進行高效過濾器檢漏？



高效過濾器一旦出現泄漏，潔凈室塵埃粒子和細菌數均可能出現超標的現象，從而影響到產品質量。對高效過濾器進行檢漏，是為了發現發現高效過濾器及其安裝的缺陷所在，以便采取補救措施。



檢漏試驗是粒子測定的基礎，其重要性不亞于粒子測定。



檢漏試驗和空氣流速達到了規定要求，氣流均勻度也在規定的控制范圍內，自然潔凈度也有了保證。



導致高效過濾器泄漏的原因主要有兩點，一是安裝過程高效過濾器損壞，二是安裝密封性不合格。



高效過濾器檢漏應該注意什么？



潔凈室末端采用高效、超高效過濾器，可分為高效過濾器、無隔板高效過濾器、高效空氣過濾器、超高效過濾器等三個部分。



還有三種高效過濾器，其中一種是超高效過濾器；一種是抗菌無隔板高效空氣過濾器，具有抗菌效果，防止細菌進入潔凈車間；一種是高效過濾器，價格便宜，用于不需要很高的凈化空間。



高效過濾器檢漏的安裝是空調系統和潔凈室施工安裝的關鍵，應注意以下幾點：



1、安裝前，要清潔車間。如果安裝在天花板上，天花板應該被打掃。

2、只有在安裝現場，安裝時間才被拆卸，HEPA過濾器應在包裝后去除，目視檢查，并具體要求測試數據的各項性能指標，而不是一般的打印限值數據。

3、安裝和檢漏的關鍵是空氣濾清器的密封質量。



所有級別的潔凈廠房都需要安裝高效過濾器檢漏。當前的規范沒有給出檢查數量時，它可以占自身的百分比。



清潔度等于或高于清潔車間的100級，安裝前必須進行現場檢漏，關鍵是檢查過濾器是否有滲漏或滲漏等質量問題。



4、各過濾器之間的阻力差會影響風量和空氣分布的平衡，應安裝空氣過濾器，以消除個別阻力過高或過低的問題。



相同大小的空氣過濾阻力，在同一房間內的不同空氣過濾阻力也應分散位置。

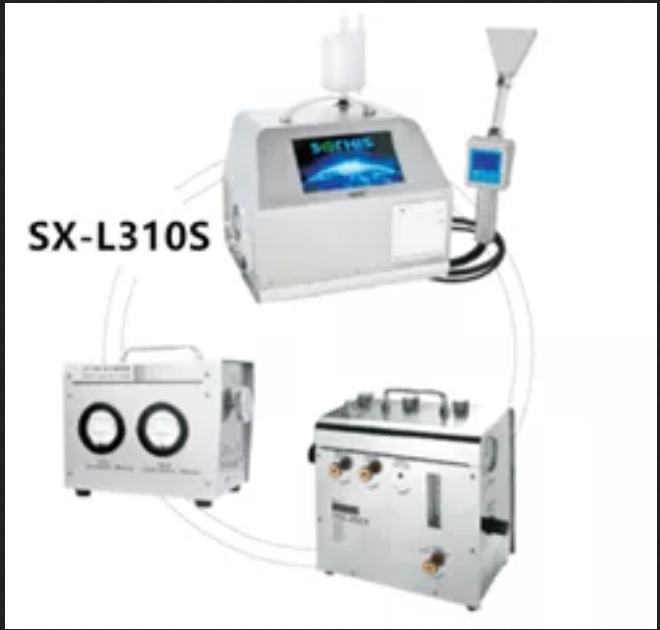

SX-L310S 高效過濾器計數檢漏儀



SX-L310S高效過濾器計數檢漏儀根據ISO14633-3 B.6.3及IEST-RP-CC034.2規范要求設計，是潔凈室（區）高效風口掃描檢漏的專用儀器，由氣溶膠發生器、顆粒稀釋器及計數檢漏儀（配有手持式智能掃描探頭）三部分組成。



SX-L310S高效過濾器計數檢漏儀采用計數法掃描檢漏，通過計數檢漏儀以及顆粒計數器配合檢測過濾器上游濃度，根據過濾器的標示效率計算下游漏點值，通過實際掃描檢測高效風口下游漏點值并跟計算的漏點值進行比較，實現對高效風口的檢漏。







一、性能優勢



? 符合國內外規范標準要求；



? 計數功能：動態GMP, 靜態GMP，ISO14644-1的等級判定，UCL自動計算；



? 自動判斷漏點值、泄露報警、泄露粒徑追蹤、現場打??；



? 上游發塵濃度遠小于光度計法，對過濾器傷害??；



? 檢測靈敏度高，超高效過濾器檢漏同樣適用；



? 內置大容量鋰電池，可連續工作4h以上；



? 推薦采用DEHS氣溶膠，檢測成本低廉。



二、測試氣溶膠的選擇



用于高效以及超高效過濾器計數掃描檢漏的氣溶膠可以為DOP，DEHS，PAO等，但不局限于這些物質。



蘇信SX-L310S配備的氣溶膠發生器推薦使用DEHS，使上游發塵濃度遠小于光度計法，對過濾器傷害?。凰l(fā)生的氣溶膠可以為單分散相氣溶膠也可以為多分散相氣溶膠。



但無論發生哪種氣溶膠，應保證所發生氣溶膠的濃度以及粒徑分布在測試過程中保持穩定。



當采用單分散相氣溶膠進行計數掃描檢漏試驗時，測試氣溶膠的計數中徑與濾料MPPS的偏差不應超過10%。當采用多分散相氣溶膠進行檢漏試驗時，測試氣溶膠的計數中徑與濾料MPPS的偏差可以達到50%。







三、試驗風道系統



1、試驗空氣的調節

試驗空氣在與試驗氣溶膠混合前應經過預處理，應配置合適的預過濾器（如選用性能符合國標規定的粗效、中效以及高效過濾器）來保證其潔凈度（應至少為ISO7級）。



2、風量調節

試驗風道應有風量調節措施（如改變風機轉速或者使用風量調節閥），測試過程中，試驗風量應能維持在被測過濾器額定風量的±3%以內。



3、風量測試

風量測量應采用標準或經過標定的方法（如利用孔板、噴嘴、文丘里管的壓降測試風量）。大測量誤差不應超過測量值的5%。



四、掃描系統



蘇信SX-L310S可以選擇人工手動掃描的方式進行過濾器掃描檢漏試驗。



所配備的計數檢漏儀具有手持式智能掃描探頭，采樣流量為28.3L/min，掃描速度建議3～5cm/s。



下游的氣溶膠輸送管應盡快且無損失地將粒子送入粒子計數器的測量室。因此，輸送管應盡可能短，沿途無死彎。管路材料表面光滑，不散發粒子。







五、其他注意事項



1、計數掃描檢漏試驗中，可通過自動行走機構或者手動對被測過濾器出風側的粒子濃度場進行掃描檢測，并判斷所測區域是否存在滲漏缺陷。如有滲漏，則應記錄滲漏處的坐標位置。



2、在對被測過濾器出風側進行掃描檢漏時，應采用SX-L310S所描述的標準采樣頭配合粒子計數器進行。



3、試驗過程中，探頭在靠近過濾器出風側的位置以確定的速度移動，掃描中探頭所覆蓋的軌跡間應無空隙或略有重疊。



4、當采用多個并排的測量系統（多個探頭與多臺粒子計數器聯合使用）同時測量時，可以縮短掃描的時間。



5、根據探頭坐標以及探頭移動速度，在掃描過程中通過對粒子濃度進行測定，就可以對可能存在的滲漏進行定位。而后將探頭對該處及鄰近區域進行重復試驗，以判斷該處是否存在滲漏缺陷。
