冷卻盤管段
冷卻盤管段
標準的冷卻盤管段，設有不銹鋼干式水盤，盤管落座在水盤內，盤管有四排和六排，如需要經過選型計算后可安裝八排盤管。
組段原則：通常設置進風段、混合段、進風側消聲段和初、中效過濾段之后，風機段之前。
熱水盤管段
兩排熱水盤管放置在水盤內。
組段原則：通常設置進風段、混合段、進風側消聲段和初、中效過濾段之后，風機段之前。
蒸汽盤管段：安裝及組段原則與熱水盤管一樣。
濕膜加濕段
原理：
加濕器由加濕器主體（濕膜）、電控箱、兩通電磁閥、過濾器和水管路組成。經過電磁閥的清潔自來水通過過濾器、供水管路送到濕膜頂部布水器，水在重力作用下沿濕膜表面流下，將濕膜表面潤濕，當熱空氣穿過潮濕的濕膜時，其濕度增加，溫度下降，這一加濕過程為等焓加濕過程。用戶還可選配濕度控制器，對加濕器供水進行通斷的控制，當房間濕度達到設定值，則電磁閥關閉，停止加濕；房間濕度低于設定值，則電磁閥開啟，繼續加濕，從而實現對系統濕度的自動調節
濕膜加濕段特點：
1、經濟性好；
2、在冷卻盤管段下風處設置濕膜加濕器可起到一定的擋水板作用，可不再設置擋水板；
3、標準的濕膜加濕器為直排水式，結構簡單，缺點是用水量較大。因濕膜加濕量受進風溫濕度條件影響很大，不宜用于對加濕精度要求高的場合。
規格：
濕膜厚度有50mm、100mm、150和200mm，作為非標也可選用200mm以上的濕膜。
注：濕膜加濕器允許的大迎面風速一般不宜超過3.5 m / s 。
組段原則：
濕膜加濕段通常設置在冷卻盤管、加熱盤管和電加熱段之后，風機段之干蒸汽加濕段在有蒸氣源的場合，可以使用干蒸汽加濕器。蒸汽進入加濕器蒸發室，經過汽水分離和干燥處理，干燥的蒸汽經調節閥進入噴管，從帶有消聲金屬網噴孔中噴出，實現了對空氣的加濕處理。整個加濕器為全不銹鋼材制造。蒸汽加濕器配以自動控制，可以實現精確加濕，特別適合于工藝加濕。
干蒸汽加濕器控制方式：
M1電動調節方式（電磁閥型干蒸汽加濕器）：
電磁閥型干蒸汽加濕器在蒸汽噴管上安有一只蒸汽電磁閥，通電打開，斷電則靠彈簧自動復位。該型加濕器具有斷電自動關閉的特點，較適合舒適性空調的使用。
M2電動基本型：
電動基本型干蒸汽加濕器在蒸汽調節手柄上安裝有一只基本型電動驅動器，采用電機驅動，通+24V弱電電壓則電機正轉，通-24V弱電電壓則電機反轉，由此實現蒸汽的打開和關閉。通/斷控制型。
M3電子定位型：
電動定位型干蒸汽加濕器在蒸汽調節手柄上安裝有一只電子定位型電動驅動器，采用電機驅動，電動驅動器上安裝有一塊智能化電路板，可將0 ～ 10V的電信號轉換成電機的角位移信號，再轉換成閥的開啟度，從而達到控制蒸汽輸出量的目的。該系統比較適合工藝性加濕項目和有DDC控制要求的場合。精確控制型。
高壓噴霧加濕段
在無蒸汽源的場合，可以考慮使用高壓噴霧加濕器。高壓噴霧加濕器是由加濕主機、水過濾器和噴頭組成。加濕器主機由電機、高壓泵、電磁閥、壓力調節閥、壓力表、控制電路、濕度傳感器等組成，置于金屬箱體內，安裝在空調箱外部。噴頭為高耐磨性陶瓷噴頭。
高壓噴霧加濕器下風側必須設置擋水板，以防止“過水”進入系統 。也可采用濕膜加濕器，既當作擋水板，同時起到進一步加濕的作用。
組段原則： 高壓噴霧加濕段通常設置在冷卻盤管、加熱盤管和電加熱段之后，風機段之前。
風機段
風機分為前彎多葉和后傾離心風機。
前彎多葉離心風機用于風量1799 ～ 134018 m3 / h，風壓1200Pa以內，,后傾離心風機用于12700 ～ 134000 m3 / h風量，風壓2000 Pa以內。前彎多葉離心風機用于高風壓時，機組噪音加大，風機效率下降，機組運行不經濟。價格較昂貴的后傾離心風機用于低風壓，發揮不出后傾離心風機在高風壓時效率高、噪音低的優勢，也是一種浪費。
組段原則：

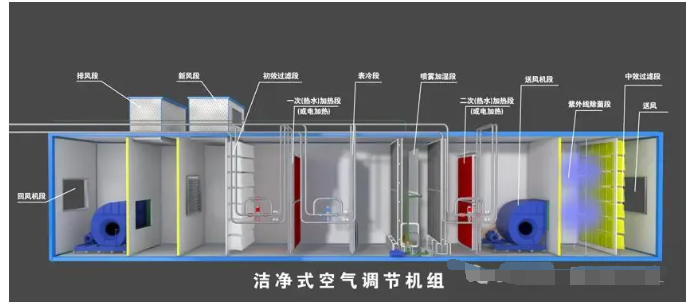

風機段可設置在進風段、混合段、混合過濾段、初中效過濾段、冷熱盤管段、電加熱段、加濕段、進風消聲段、二次回風段等功能段之后，排風新風段、擴散段、送風消聲段、中高效過濾段以及送風段之前。風機段吸風側可與其他段體組合成一個整體運輸段，但風機送風側不可以與其它段合成一個運輸段。
