組合式空調箱各功能段及選用原則
組合式空調箱各功能段及選用原則
解析組合式空調機箱體的各功能段及選用原則。
組合式空調機一般都有三個以上的功能段所組成。如：新回風段、表冷擋水段、加熱段、加濕段、二次回風段、風機段、消聲段、中效過濾段、殺菌段以及熱回收段等，可通過不同功能段的組合，實現不同的空氣處理要求。組合式空調機對機組的漏風率、冷橋因子、箱體機械強度等都有較高要求。
一、混合段
空調機組需選用混合段作為系統回風與新風混合之用。通常在回風口和新風口安裝有風閥，兩個風閥實現聯動，即當一個風閥開大，另一個風閥將關小。風閥帶有手動調節器。
混合段一側設有維修門，維修門方向可在定單中指明。未指明的維修門方向默認為機組盤管段進出水管一側。如混合段只需要法蘭而不需要風閥、不需要手動調節器、需要聯動以及需要帶電動調節器時，均應在定單中指明。
組段原則：設置在空調機組的進風側最前端。
二、混合過濾段
混合過濾段是在混合段的基礎上，將板式初效過濾器加入段內，其余功能及組段原則與混合段完全相同。

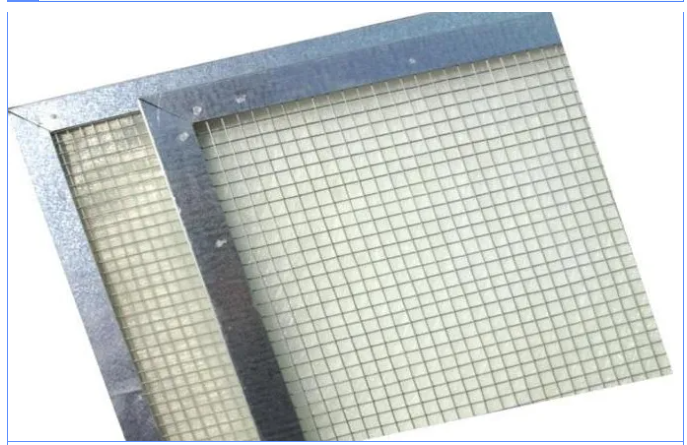

板式初效過濾器安裝方式：側面安裝，設置有滑道，可以打開側面的維修門，裝入或抽出過濾器。
優點：裝拆方便，不需要正面安裝所需要的空段。混合、初效過濾、表冷、送風機段。
三、板式初效過濾段

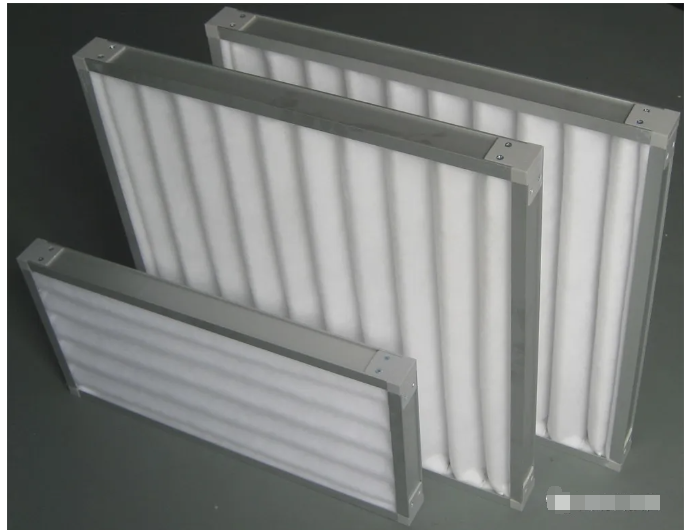

可拆卸式鋁合金框架板式初效過濾器， 濾料為無紡布，可以清洗十余次，還可以方便地更換濾料，過濾框重復使用，以降低用戶的使用成本。這種G4效率的過濾器，常用于空調與通風系統的初級過濾，以保護系統中的下一級中效過濾器；也適用于只需一級過濾的簡單空調和通風系統。
板式初效過濾段必須設置在以下段體之前：中效袋式過濾段、各種盤管段、電加熱段、各種加濕段、進風側消聲段、二次回風段、送風段和風機段。
四、袋式過濾段

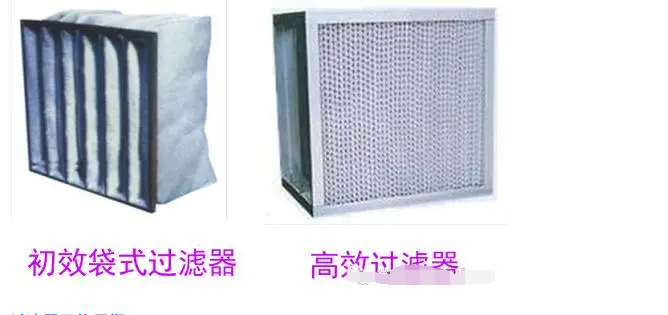

袋式過濾器分為袋式初效過濾器和袋式中效過濾器。
（一）
初效袋式過濾段
初效袋式過濾器為可清洗型，濾料為無紡布，這種過濾器可用于空調、通風系統的初級過濾，以保護系統中的下一級中效或其他過濾器；在對空氣凈化水平要求不很嚴格的場所，如普通樓堂館所、超級市場、配電室、需要集中通風的一般工業和公共場所，經初效袋式過濾器處理后的空氣可直接送至用風區域。
1、安裝方式：側面安裝。
2、段體位置：設置在以下段體之前：中效袋式過濾段、各種盤管段、加熱段、各種加濕段、進風側消聲段、二次回風段、送風段和風機段。
（二）
中效袋式過濾段
袋式中效過濾器，為一次性過濾器，采用進口化纖濾料，該濾料阻燃，適應于有防火要求的場所，但可以焚燒，因而又符合環保的要求。過濾精度有F5、F6、F7、F8，過濾精度依次提高。
安裝方式：有側面和正面安裝兩種方式。
1、側面安裝：
側面安裝時，設置有滑道式過濾器支架，可以打開側面的維修門，裝入或抽出過濾器。優點：裝拆方便，不需要正面安裝所需要的空段。通常用在對空氣凈化水平要求不很嚴格的場所，如普通樓堂館所、超級市場、配電室、需要集中通風的一般工業和公共場所，經袋式過濾器處理后的空氣可直接送至用風區域。
2、正面安裝：
用于凈化空調的袋式過濾段，必須采用正面安裝。-----需要設置空段，價格較高。
袋式中效過濾器前應設置板式或袋式初效過濾器進行保護，如果初效板式過濾器與中效袋式過濾器需采用正面安裝，則該段前部需要設有空段，以便人員進入段內進行拆裝過濾器。過濾器支架為專用的方框標準框架單元，可將兩種過濾器一起卡在支架內，密封性能好。多用于凈化空調的初中效過濾。
